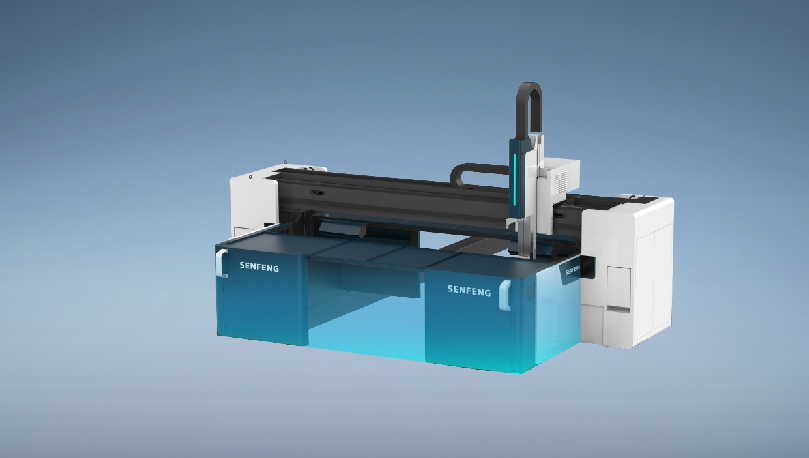

Máquina de corte láser de cuatro tarjetas súper pesada SF1500CH
Parámetro técnico
﹀
Modelo
SF1500CH
Potencia del láser (kW)
20-30
Área de trabajo (L*W, mm)
28000*3000
Ancho máximo de acero en forma de H (alma, mm)
1500
Altura máxima de acero en forma de H (losa de brida, mm)
500
Velocidad máxima sin carga (m/min)
60
Espesor máximo
≤50 mm (corte recto), ≤35 mm (biselado de losa de brida)
Dimensiones totales (L*W*H, mm)
35670*5900*3030
Precisión de posicionamiento del eje X/Y (mm)
±0,1
Precisión de reposicionamiento del eje X/Y (mm)
±0,05
Máquina cortadora láser de acero grande en forma de H
Buena capacidad de cortar perfiles
La estructura de pórtico de doble accionamiento de la máquina puede mantener su viga bajo una fuerza uniforme y es difícil de deformar.Además del corte recto, el biselado también es fácil de realizar.
* Potencia del láser: 20-30kW * Ancho/alto máximo de acero en forma de H: 1500/500 mm * Espesor máximo de corte: 35-50 mm
Priorice la comodidad del trabajo
Diseñada como de estilo abierto, la máquina tiene en cuenta la comodidad de corte del usuario durante el diseño, por lo tanto, los usuarios disfrutarán de un corte eficiente, conveniente y sin complicaciones.
* Ejes giratorios A y B Oscilación de ±180°, a prueba de choques pero de respuesta rápida * Estaciones de trabajo dobles Hecho a medida en tamaño, para facilitar la carga y descarga. *Pasillo de trabajadores Ingrese a la plataforma para cargar y descargar acero en forma de H.
Sistema CNC Especial para Acero en Forma de H
Es fácil para los usuarios instalar y operar el sistema.Los parámetros técnicos se pueden cambiar visualmente en su interfaz operativa.Gracias a la base de datos de corte rica en contenido creada con diversas técnicas, brindaremos a los usuarios un corte inteligente.
* Software de anidamiento automático * Exportación automática del informe de trabajo. * Coincidencia automática con pieza deformada
Cabezal de corte láser con enfoque automático
El cabezal de corte de tamaño compacto es muy exigente en cuanto a prevención de polvo (grado IP65).Su estructura de enfriamiento integral única ayuda a mantener estable el corte incluso después de un largo plazo.
* Escanear código QR Menor dependencia de los usuarios de ingenieros expertos gracias a la navegación técnica * Mango con metales de alta reflectividad. Latón, aleación AL, acero inoxidable y chapa galvanizada.
Firme en la estructura del cuerpo de la máquina
El cuerpo segmentado de la máquina está soldado utilizando metales de alta resistencia sometidos a tratamientos profesionales, como resultado, su carga de sustentación aumenta y el grado de estabilidad mejora considerablemente.
* Soldadura de precisión * Recocido de alivio de tensión * Tratamiento de envejecimiento secundario * Mecanizado de precisión mediante planomiller grande.
Industria de aplicaciones ﹀
En comparación con otras máquinas de corte por láser de láminas comunes, la 1500CH ha ampliado el rango de trabajo de los usuarios y, en consecuencia, los ha hecho más competitivos.Se utiliza principalmente en carreteras y puentes, almacenamiento, hierro y acero, maquinaria de ingeniería, energía eléctrica, construcción naval y otras industrias.
